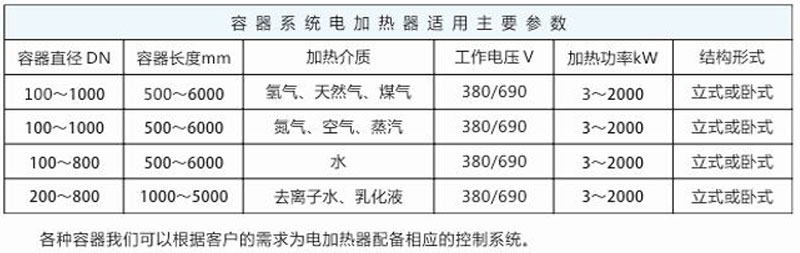

容器系統加熱由于電熱元件采用集成式管狀電熱元件,直接侵入氣體、液體中。熱量集中,熱響應快,熱效率高加熱溫度可達650°,壽命長,可靠性高,廣泛用于各種氣體、液體加熱,一定壓力下粉末干燥,化工過程及噴射干燥,蒸汽(過熱蒸汽)加熱。氣體加熱包括天燃?xì)?、氫氣、氮?dú)庖约案鞣N惰性氣體。碳?xì)浠衔锛訜岚▽?dǎo)熱油、稠油燃料油、瀝青、石蠟、乳化液等。公司除加熱普通場合下的容器系統加熱器,還可以設計制造BT/CT防爆等級電加熱器。常用實例見下表：
系統電加熱器分為殼體(箱體)系統電加熱器、容器系統電加熱器兩大類。殼體(箱體)系統電加熱器由裸管(翅片)電加熱元件、緊固件、殼體(箱體)、接線盒、電控部分等組成。睿器系統電加熱器由裸管電加熱元件、折流板(固定板)、法蘭、容器、接線盒(防爆接線盒)等組成。公司根據用戶所需來選擇不同類別、材料、所需功率進行設計制造。
一、技術性能特點
1、本產品發熱元件熱傳導性能好,發熱芯體和金屬護套之間溫差很小。同時可根據工藝要求,精確設計發熱元件的表面熱負荷密度,在保證發熱總功率的前提下,被加熱介質不會結焦碳化。它解決了傳統管狀電加熱器長期存在的積碳、爆管、斷芯、短壽命的弊端。
二、電加熱器的設計和計算(僅供參考)
M:M2分別為容器和介質的質量(Kg)
△T為所需要溫度和初始溫度之差(℃)
H為初始溫度加熱至設定溫度所需要的時間
P最終溫度下容器的熱散量(kW)
一一維持介質溫度所需要的功率
kW=C2M3△T/864+P
式中:M3每小時所增加的介質kg/h
2、容器系統電加熱器,整體結構緊密結實,承壓密封性能好,使用安全,工作壓力常壓~16MPa
3、可滿足現場防爆要求,防爆等級為dⅡBT1T6、dIcT1-T6
4、電加熱器內可裝有溫度傳感器,檢測介質溫度、發熱元件表面溫度等
5、安裝簡易,日常維護簡單,檢修方便。
6、產品實用性和應變性強,可根據用戶提出的不同用途和特殊要求設計各種非標準崔類型的電加熱器
1、電加熱器的設計計算,一般按以下三步進行
計算從初始溫度在規定的時間內加熱至設定溫度的所需要功率
計算維持介質溫度不變的前提下實際所需要的維持溫度的功率
根據以上兩種計算結果,選擇電加熱器的型號和數量?？偣β嗜∫陨隙N功率的最大值井考慮一定余量系數
2、公式
一一初始加熱所需要的功率
kW=(C1M1△T-C2M2△T)+864/P+P/2
式中:C1C2分別為容器和介質的比熱(kca/kg℃)
3、性能曲線
下面是一些在電加熱計算中經常要用到的性能曲線,對我們的設計是很有幫助的。
